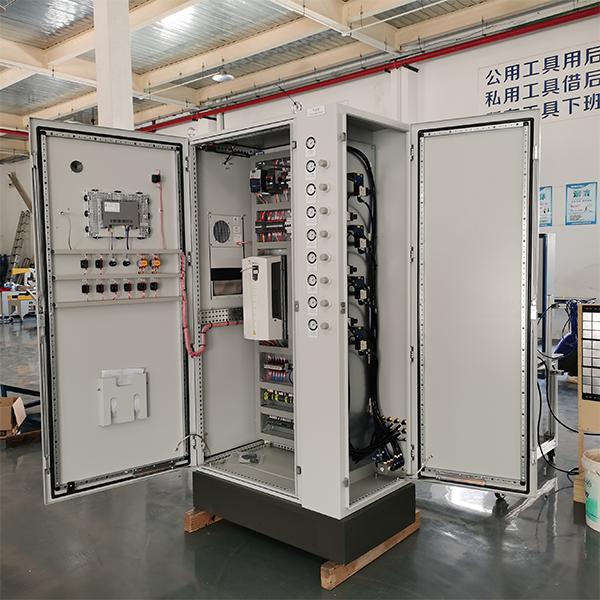

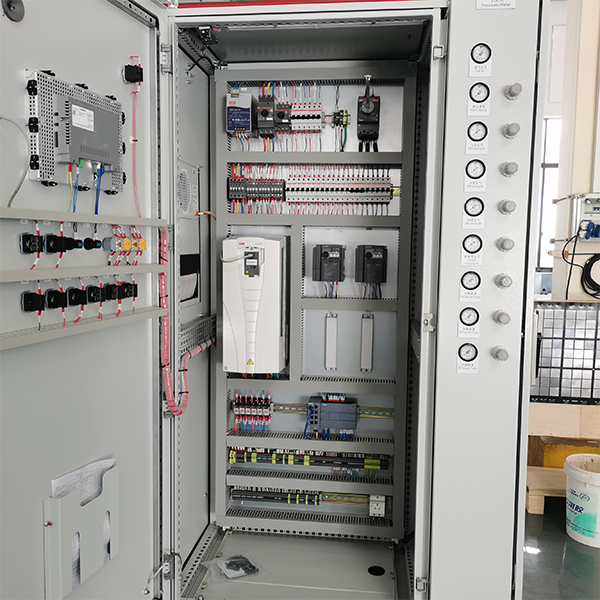

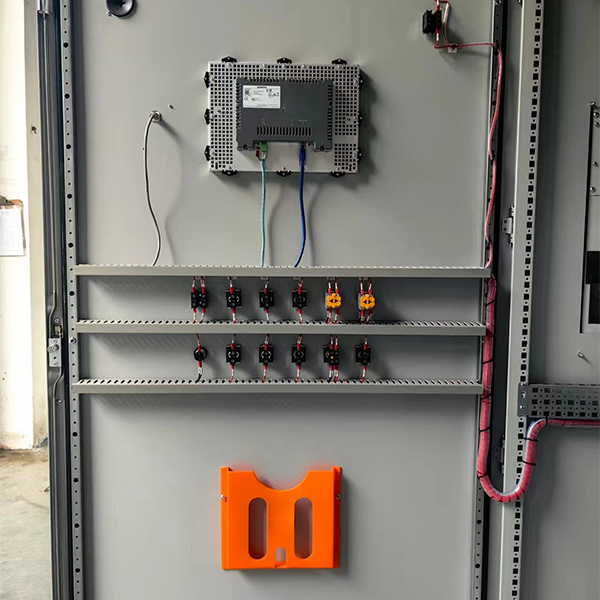

Под Электронная система управлениями подразумеваются полные комплекты средств управления, представляющие собой электрические шкафы, сертифицированные 3C, которые могут управлять двигателями и переключателями. Электронная система управления имеют защиту от перегрузки, короткого замыкания, потери фазы и другие функции. Он имеет компактную структуру, стабильную работу и полный набор функций. Его можно комбинировать в зависимости от фактического размера блока управления. Он может осуществлять автоматическое управление одним или несколькими шкафами для формирования распределенной системы управления (DSC) через промышленный Ethernet или промышленную полевой шину. Сеть может адаптироваться к ситуациям управления промышленной автоматизацией различных размеров и широко используется в таких отраслях, как электроэнергетика, металлургия, химическая промышленность, производство бумаги и экологически чистая очистка сточных вод.
Электронная система управления могут выполнять автоматизацию оборудования и автоматизацию управления процессами, реализовывать сетевые функции, иметь стабильную производительность, масштабируемость, надежную защиту от помех и другие характеристики и являются ядром и душой современной промышленности. Пользователи могут проектировать Электронная система управления, шкафы преобразования частоты и т. д. в соответствии со своими потребностями и могут быть сопряжены с сенсорным экраном человеко-машинного интерфейса для упрощения работы. Типичные области применения включают подачу воды под постоянным давлением, воздушные компрессоры, вентиляторы и насосы, центральные кондиционеры, портовое оборудование, станки, котлы, бумажное оборудование, пищевое оборудование и т. д.
1. Воздушный переключатель
Общий воздушный выключатель, это регулятор мощности всего шкафа. Я считаю, что это необходимая вещь в каждом шкафу.
2.ПЛК
Его следует выбирать в соответствии с потребностями проекта. Например, если проект небольшой, его можно напрямую интегрировать со встроенным ПЛК. Но если проект относительно большой, для него могут потребоваться модули и карты, а также может потребоваться резервирование (то есть два комплекта). используются попеременно).
3. Источник питания представляет собой импульсный источник питания 24 В постоянного тока. Большинство ПЛК поставляются с собственным источником питания 24 В постоянного тока. Вы можете решить, использовать ли этот импульсный источник питания, исходя из того, действительно ли он вам нужен.
4. Реле. Как правило, ПЛК может отправлять инструкции непосредственно в контур управления, но они также могут сначала передаваться через реле. Например, если выходной порт вашего ПЛК питается от напряжения 24 В постоянного тока, но схема, нарисованная в вашем контуре управления, требует, чтобы узел, питаемый от ПЛК, питался от напряжения 220 В переменного тока, то вам необходимо добавить реле к выходному порту ПЛК, что То есть, когда подается команда. Когда реле срабатывает, узел контура управления затем подключается к нормально открытой или нормально закрытой точке реле. Также от ситуации зависит, использовать ли реле.
5. Клеммные колодки необходимы для каждого шкафа и могут быть сконфигурированы в зависимости от количества сигналов. Если это простой Электронная система управления, ему в основном нужны эти вещи. Если вашему Электронная система управления нужны другие вещи, это зависит от ситуации. Например, вам может потребоваться обеспечить питание некоторых приборов или небольших блоков управления на объекте, а также увеличить количество автоматических выключателей. Или, если вы хотите, чтобы ПЛК был подключен к главному компьютеру, вам может потребоваться добавить переключатель или что-то в этом роде. В зависимости от наличия возможности.
